一、工作票的使用

　　1.填用第一種工作票的工作

　　下列情況應填用第一種工作票：

　?。?）在高壓室遮欄內或與導電部分的距離小于安全距離進行繼電器和儀表等的檢查試驗時，需將高壓設備停電的。

　?。?）檢查高壓電動機和啟動裝置的繼電器和儀表，需將高壓設備停電的。

　　2.填用第二種工作票的工作

　　下列情況應填用第二種工作票：

　?。?）一次電流繼電器有特殊裝置，可以在運行中改變定值的。

　?。?）對于與電流互感器或電壓互感器二次繞組連接，并裝在通道上或配電盤上的繼電器和保護裝置，可以不斷開所保護的高壓設備的。

　　二、現場工作前的準備

　　現場工作至少應有二人參加。工作負責人必須由經領導批準的專業人員擔任。工作負責人對工作前的準備，現場工作的安全、質量、進度和工作結束后的交接負全部責任。外單位參加工作的人員不得擔任工作負責人。

　　繼電保護工作人員在現場工作過程中，凡遇到異常情況（如直流系統接地等）或斷路器跳閘時，不論與本身工作是否有關，應立即停止工作，保持現狀，待查明原因，確定與本工作無關時方可繼續工作；若異常情況是本身工作所引起，應保留現場并立即通知值班人員，以便及時處理。

　　現場工作前必須做好充分準備，其內容包括：

　?。?）了解工作地點一、二次設備運行情況，本工作與運行設備有無直接聯系（如自投、連切等），與其他班組有無需要相互配合的工作。

　?。?）擬訂工作重點項目及準備解決的缺陷和薄弱環節。

　?。?）應具備與實際狀況一致的圖紙、上次檢驗的記錄、最新整定通知單、檢驗規程、合格的儀器儀表、備品備件、工具和連接導線等。

　?。?）工作人員明確分工并熟悉圖紙與檢驗規程等有關資料。

　　（5）對一些重要設備，特別是復雜保護裝置或有連跳回路的保護裝置，如母線保護、斷路器失靈保護等的現場校驗工作，應由工作負責人編制試驗方案和填寫繼電保護安全措施票（見表2-8-1），經技術負責人審批后才能開始工作。

　　三、現場工作的安全措施

　　二次回路上的工作是一種安全技術性比較強的工作，它要求工作人員不僅工作細膩，而且要采取必要的安全措施。為保證安全，在二次回路上工作應做好下述安全措施：

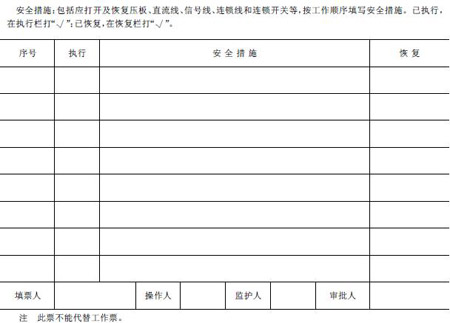

表2-8-1 繼電保護安全措施票

　　（1）運行人員布置施工安全措施。由運行人員在工作屏的正、背面設置“在此工作”的標志，相鄰的運行屏前后應有“運行中”的明顯標志（如紅布簾、遮欄等）。在全部或部分帶電的盤上工作（如配電盤），要用紅布簾、尼龍薄膜或封條等方式，將檢修設備與運行設備明顯隔開，這樣可以防止工作人員錯拆、錯裝繼電器，防止誤操作控制開關等。如無法隔開，運行值班員在開工時應向工作負責人作特別交代，指出有電設備及注意事項，采取必要的措施，嚴防誤動、誤碰運行設備。工作人員在工作前應查對已做的安全措施是否符合要求，運行設備與檢修設備是否明確分開，看清設備名稱與位置，嚴防走錯位置。

　　運行中的設備，如斷路器、隔離開關的操作，發電機、調相機、電動機的開停，其電流、電壓的調整及音響、光字牌的復歸，均應由運行值班員進行。“跳閘連接片”（即投退保護裝置）只能由運行值班員負責操作。

　?。?）工作監護措施。在二次回路上工作時，必須由一人操作，另一人作監護。監護人由技術經驗水平較高者擔任。

　　繼電保護裝置做傳動試驗或一次通電時，以及二次回路通電或耐壓試驗前，應通知值班人員和有關人員，告知設備安全措施是否變動及注意事項。并由繼電保護工作負責人或由他派人到現場監視，檢查回路上確無人工作后，方可進行，防止有人接觸被試設備，嚴禁機械傷人或發生觸電事故。

　　（3）設備及人身安全措施。在現場要帶電工作時，必須站在絕緣墊上，帶線手套，使用帶絕緣把手的工具（其外露導電部分不得過長，否則應包扎絕緣帶），以保護人身安全。同時將臨近的帶電部分和導體用絕緣器材隔離，防止造成短路或接地。所有電流互感器和電壓互感器的二次繞組應有永久性的可靠的保護接地，二次有幾個繞組，則每個繞組都應分別接地。這樣當高壓繞組對低壓繞組絕緣擊穿時，可防止損壞低壓回路所接的繼電器、儀器、儀表等設備，還可以保護在低壓二次回路上工作的工作人員的人身安全。

　　在導引電纜及與其直接相連的設備上進行工作時，應按在帶電設備上工作的要求做好安全措施后，方能進行工作。

　　在運行中的高頻通道上進行工作時，應確認耦合電容器低壓側接地絕對可靠后，才能進行工作。

　　對電子儀表的接地方式應特別注意，以免燒壞儀表和保護裝置中的插件。

　　在新型的集成電路保護裝置上進行工作時，要有防止靜電感應的措施，以免損壞設備。

　?。?）防誤碰措施。在二次回路上工作時，工作人員應防止誤碰造成運行中保護誤動，注意以下幾點：

　　1）在繼電保護屏間的過道上搬運或安放試驗設備時，要注意與運行設備保持一定距離，防止誤碰造成誤動。

　　2）在清掃運行中的設備和二次回路時，應認真仔細，并使用絕緣工具（毛刷、吹風設備等），特別注意防止震動，防止誤碰。

　　3）不允許在運行的保護屏上鉆孔。盡量避免在運行的保護屏附近進行鉆孔或進行任何有震動的工作，如要進行，則必須采取妥善措施，以防止運行的保護誤動作，必要時經值班調度員或值班負責人同意，將保護暫時停用。

　?。?）二次回路接線的安全措施。二次回路接線應按圖紙進行，嚴禁憑記憶作為工作的依據。如發現圖紙與實際接線不符時，應查線核對，如有問題，應查明原因，并按正確接線修改更正，然后記錄修改理由和日期。在檢驗繼電保護及二次回路時，凡與其他運行設備二次回路相連的連接片和接線應有明顯標記，并按安全措施票仔細地將有關回路斷開或短路。為防止接線錯誤，應逐根作好記錄和記號，以備工作完畢后逐根恢復接線，并根據圖紙逐根核對。

　　二次回路標志應正確、清楚，以便查線，分析回路正確性。接線時接線螺絲要牢固、可靠，防止松動和回路開路，要講究施工工藝，保證接點動作可靠。更改二次回路接線時應注意以下事項：

　　1）修改二次回路接線時，事先必須經過審核，拆動接線前先要與原圖核對，接線修改后要與新圖核對，并及時修改底圖，修改運行人員及有關各級繼電保護人員用的圖紙。

　　2）改后的圖紙應及時報送所直接管轄調度的繼電保護機構。

　　3）保護裝置二次線變動或改進時，嚴防寄生回路存在，沒用的線應拆除。

　　4）在變動直流二次回路后，應進行相應的傳動試驗。必要時還應模擬各種故障進行整組試驗。

　　5）變動電壓、電流二次回路后，要用負荷電壓、電流檢查變動后的正確性。

　?。?）在帶電的電流互感器二次回路上工作時，應采取下列安全措施：

　　1）嚴禁將變流器二次側開路；

　　2）短路變流器二次繞組，必須使用短路片或短路線，短路應妥善可靠，嚴禁用導線纏繞，更不許用熔斷器短接；

　　3）嚴禁在電流互感器與短路端子之間的回路和導線上進行任何工作；

　　4）工作必須認真、謹慎，不得將回路的永久接地點斷開；

　　5）工作時，必須有專人監護，使用絕緣工具，并站在絕緣墊上。在帶電的電流互感器二次回路上工作時，主要防止二次側開路產生高電壓的危險。

　　因為電流互感器一次負荷電流的大小決定于一次負載，與二次負載電流的大小無關，在正常工作時，由于二次負載阻抗很小，二次側接近于短路狀態。一次電流產生的磁動勢I₁L₁大部分被二次電流產生的磁動勢I2L1所抵消，合成磁動勢不大，所以鐵芯中的合成磁通Ф0數值也不大，故二次繞組L₂內感應的電動勢E₂也不大。當二次側開路時，I₂=0,二次磁動勢I₂L₂，所以一次磁動勢I1L1全部變成激磁磁動勢，較正常狀態的合成磁動勢增大了許多倍，使開路的二次繞組內感應很高的電動勢，其峰值可達數千伏甚至更高，危及二次設備和人身安全。

　　當需要帶負荷檢查繼電保護（如零序功率方向）接線的極性時，測量中應嚴防電流互感器二次側開路。首先必須用短路片或短路線絕對可靠的短接（短路線的截面不小于二次回路導線截面），測量用的試驗接線應采用多股絕緣軟線，并檢查多股導線無開斷現象。試驗接線接入電流端子時，線應接牢，測量過程中不允許有人走動，以防將測量接線拌斷，打開電流端子短路片時，應緩慢打開，若發現有火花，應立即將短路片復位（有火花說明接線有開路現象），檢查無誤后，再進行測量。為保證安全，測量時必須有人監護。

　　（7）在帶電的電壓互感器二次回路上工作時，應采取下列安全措施：

　　1）嚴格防止二次側短路或接地。在取下或投入電壓端子連接片及線頭時，必須小心謹慎，不得碰旁邊端子或接地部分，拆開的電壓線頭應做好記號并用絕緣布包好。操作時應使用絕緣工具，戴手套。必要時，征得值班負責人或調度員同意后，工作前停用有關保護裝置；

　　2）接臨時負載，必須裝有專用的隔離開關（刀閘）和熔斷器（保險），熔斷器的熔絲熔斷電流必須與電壓互感器保護熔絲配合。在帶電的電壓互感器二次回路上工作時，嚴格防止二次側短路和接地，這是因為電壓互感器的二次側接入的是一些阻抗比較大的電壓線圈（如電壓表）。正常運行時，二次電流很小，二次側接近空載狀態。當二次回路發生相間短路或接地時，使二次阻抗減小，二次電流增大，可能燒壞電壓互感器的二次繞組，或二次熔斷器熔斷，失去電壓，使有電流電壓元件的繼電器誤動，表計指示和電能表計量不正確。因此運行中的電壓互感器二次側嚴禁短路。 （8）現場進行試驗前，應注意以下幾點：

　　1）在進行試驗接線前，應了解試驗電源的容量和接線方式。

　　2）配備適當?shù)娜劢z，特別要防止總電源熔絲越級熔斷。

　　3）試驗用隔離開關必須帶罩，禁止從運行設備上直接取得試驗電源。

　　4）在進行試驗接線工作完畢后，必須經第二人檢查，方可通電。

　　四、現場工作結束的安全要求

　　（1）現場工作結束前，應做好以下工作：

　　1）工作負責人應同工作人員一起檢查試驗記錄有無漏試項目，整定值是否與定值通知單相符，試驗結論、數據是否完整正確，經檢查無誤后，才能拆除試驗接線。

　　2）復查在繼電器內部臨時所墊的紙片是否取出，臨時接線是否全部拆除，拆下的線頭是否全部接好，圖紙是否與實際接線相符，標志是否正確完備等。

　　3）除規定由運行人員操作的繼電器外，所有的繼電器檢查后均應加鉛封。

　　4）檢查保護屏所有端子及壓板的接線螺絲是否牢固，有無松動現象。

　?。?）現場工作結束后的工作。現場工作結束后，全部設備及回路應恢復到工作開始前狀態。清理完現場后，工作負責人應向運行人員詳細進行現場交代，并將其記入繼電保護工作記錄簿。記錄的主要內容有整定值變更情況，二次接線更改情況，已經解決及未解決的問題及缺陷，運行注意事項和設備能否投入運行等。經運行人員檢查無誤后，雙方應在繼電保護工作記錄簿上簽字。
