晶須存在的主要形式有MgSO4·5Mg(OH)2·3H2O和2MgSO4·Mg(OH)2·3H2O。通過(guò)鎂鹽晶須產(chǎn)物的電子衍射譜圖（見(jiàn)圖1）分析可知，其結(jié)構(gòu)式為MgSO4·5Mg(OH)2·3H2O，該晶須的一些基本性能和基本形狀如表1、圖2所示。

　　表1? 鎂鹽晶須主要特性

?

　　2.2 鎂鹽晶須的主要用途

　　2.2.1補(bǔ)強(qiáng)阻燃塑料

　　鎂鹽晶須加入各種塑料，有很明顯的補(bǔ)強(qiáng)效果，適合于通用塑料增強(qiáng)和阻燃使用。

　　2.2.1.1 鎂鹽晶須對(duì)材料拉伸性能的影響

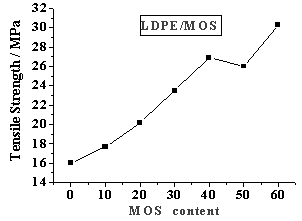

圖3? 鎂鹽晶須含量對(duì)塑料復(fù)合材料拉伸性能的影響

　　由圖3可知，隨著鎂鹽晶須含量的增加，塑料復(fù)合材料的拉伸強(qiáng)度逐漸升高，當(dāng)鎂鹽晶須的含量達(dá)到40%時(shí)拉伸強(qiáng)度達(dá)到最大值，隨后拉伸強(qiáng)度逐漸下降；當(dāng)含量超過(guò)50%時(shí)，拉伸強(qiáng)度又呈現(xiàn)上升的趨勢(shì)。出現(xiàn)這一現(xiàn)象的原因與鎂鹽晶須在體系中的分散狀態(tài)和含量有關(guān)。當(dāng)含量低于40%時(shí)，鎂鹽晶須在體系中分散情況較好，鎂鹽晶須的存在一方面能夠吸收外界能量，提高產(chǎn)生裂紋的應(yīng)力值，另一方面，由于鎂鹽晶須具有高的形變能力和抗張強(qiáng)度，它能加速能量的逸散并抑制裂紋的延伸，從而提高材料的拉伸強(qiáng)度；當(dāng)?shù)暮吭?0-50%之間時(shí)，由于鎂鹽晶須的極性較強(qiáng)，容易聚集成團(tuán)，導(dǎo)致在基體中的分布不均，對(duì)材料產(chǎn)生了不利的影響；當(dāng)鎂鹽晶須的含量超過(guò)50%時(shí)，此時(shí)體系變?yōu)榫垡蚁┧芰螸DPE填充鎂鹽晶須，拉伸強(qiáng)度的提高體現(xiàn)了鎂鹽晶須自身的力學(xué)性質(zhì)。

　　2.2.1.2鎂鹽晶須的熱分解特性

　　在聚乙烯塑料中添加無(wú)機(jī)阻燃劑來(lái)制備無(wú)鹵阻燃材料已經(jīng)得到了廣泛的應(yīng)用，聚乙烯常用的無(wú)機(jī)阻燃劑主要有磷酸鹽類(lèi)、金屬氫氧化物類(lèi)、金屬氧化物類(lèi)等，表2列出了鎂鹽晶須 、Mg(OH)2 、Al(OH)3這三種無(wú)機(jī)阻燃劑的熱分解特性。

　　表2? 無(wú)機(jī)阻燃劑的主要熱分解特性

?

? 比重(g/cm3) 每mol結(jié)合水(%) 分解溫度(°C) 吸熱量(J/g)
Al(OH)3 2.42 24.6 200 1968
Mg(OH)2 2.4 31.0 340 773
MOS 2.3 37.5 306.8，421.4 321，500

　　鎂鹽晶須和Mg(OH)2 、Al(OH)3的阻燃機(jī)理相同，即在燃燒時(shí)發(fā)生脫水反應(yīng)吸收大量的外界熱能從而降低基材的溫度，生成的水蒸汽不僅能稀釋火焰區(qū)反應(yīng)氣體的濃度而且能吸收煙霧，起到消煙的作用。從表2中可以看出，鎂鹽晶須開(kāi)始釋放水的溫度高于Al(OH)3，它有兩個(gè)分別為306.8°C和421.4 °C吸熱峰，這兩個(gè)溫度正對(duì)應(yīng)于聚乙烯的熱分解區(qū)域?yàn)?40-440°C，而且吸收的熱量高于Mg(OH)2，因此鎂鹽晶須克服了Al(OH)3分解溫度低以及Mg(OH)2吸熱量不高的缺點(diǎn)，不僅能適應(yīng)成型加工時(shí)較高的溫度而且能表現(xiàn)出良好的阻燃效果。
