????【摘要】在工業裝置中施工，經常涉及到結構復雜、鋼筋密集的結構，雖然形式上雷同，但根據裝置工藝特點、生產能力以及各地區地質情況、抗震設防要求等方面，結構內部配筋有很大的區別。因此在施工過程中，必須透徹地分析、研究，編制可行的施工方案，才能保證施工有序進行。

????【關鍵詞】工業裝置 鋼筋 密集 施工 要點

????在石油化工項目施工中，經常會遇見結構形式復雜、鋼筋密集的鋼筋混凝土結構。例如：乙烯裝置中的框架式油洗塔基礎、空分裝置中的大型框架式壓縮機基礎等，這些框架式基礎由于上部設備在使用過程中荷載較大，或其上部為動力設備，或考慮當?shù)乜拐鹪O(shè)防等級等一些情況，設計配筋密集，是工業裝置中較為典型的鋼筋密集型結構。加上設備安裝所需要的地腳螺栓或螺栓孔，形成一定的施工難度。認真分析圖紙，明確設計意圖。充分考慮施工中遇到的問題是進行正常、有序施工的前提。

????1.確定施工程序

????分清結構層次，是了解設計意圖、編排合理施工程序的前提。

????框架式設備基礎(大多數為急冷油塔、料倉基礎)，通常傳力方式為：設備荷載→底座環形梁→斜梁→框架梁(主次梁按框架方向設置)→框架柱→基礎底板→地基。壓縮機基礎傳力方式較為簡單，荷載傳到基礎頂板后，由柱子傳到底板，最后所有荷載由地基承載。由于在厚大的頂板內部配筋中，通常隱藏著暗梁(與頂板同高度的梁)，因此在施工時需分清主次。如圖1、2所示。

????

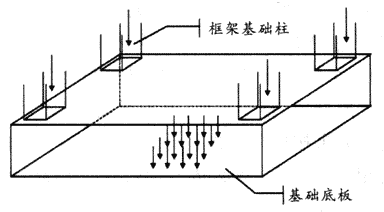

????圖1 基礎底板及柱分布

????

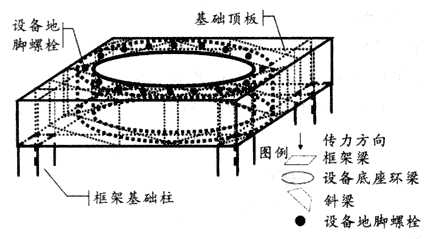

????圖2 基礎頂板各層次梁分布

????根據上述分析的傳力途徑及結構分布層次，可以得出鋼筋鋪設的先后順序：框架主梁→框架次梁→斜梁→環梁→板。

????2.施工圖自審和會審

????2.1圖紙自審時應注意的問題

????在該類結構計算時，按照荷載傳遞途徑，依次進行環梁、斜梁、框架梁、柱及底板的結構設計。在圖紙自審時，搞清楚這種結構各層次之間的相互關系。

????1)各層次梁的高度 各層次的梁在完成混凝土澆注成型后，整個截面(專指梁高)應該為同一個高度。如果按照單層次設計進行鋼筋下料加工，在鋼筋相互疊放后，勢必造成超過設計標高；而為了達到設計要求的截面尺寸和頂面標高，需使各層次的梁保證同一高度，兩者相互矛盾。

????2)鋼筋相互疊加在這種結構中，鋼筋的直徑以φ28~φ36mm為常見。鋼筋配筋，一般都在2層以上。例如：在揚子石化60萬噸/年乙烯改擴建項目：急冷區101E急冷油塔基礎，框架梁底筋為3層，φ32mm，頂筋2層，φ32mm；斜梁和環粱的鋼筋φ28mm，上下各布置2層。鋼筋疊放后，若以主梁為標準，將高出：32+12+28+12+28=112mm，不僅影響設備安裝、工藝配管，而且增加結構荷載。
