一、編制依據
《建筑物防雷設計規范》（GB50057-2010）
《建筑物電子信息系統防雷技術規范》（GB50343-2004）
《施工現場臨時用電安全技術規范》（JGJ 46-2005）
天津地鐵1號線東延6標施工組織設計
二、編制目的
為有效的防止雷擊何觸電事故的發生，保障施工人員的人身安全和企業財產不受損失，特編制本方案。
三、安全保證體系
成立以項目經理為組長，黨工委書記、項目副經理、項目總工程師、安全生產副經理為副組長，項目部各部門負責人為組員的安全生產領導小組。
組 長：王金學
副組長：周國棟、陳鋒、韓冬生、王龍生、陳國春
成 員：陳晨、金子雄、成春江、周星吉、劉保保、王菲、邊義軒
安全生產領導小組下設辦公室，負責安全生產領導小組的日常工作，領導小組辦公室設在安質環保部。由安質環保部負責防雷安全的具體工作。
四、風險分析
雷暴及其導致的雷擊災害突發性強，危害極大。雷暴常伴有暴雨、大風、冰雹，故往往發生綜合災害。天津年平均雷暴日為28天左右，最多的年份43天，最少的年份15天。雷暴、雷擊多出現在陣雨等對流激烈的天氣中，因而夏季最多。天津地區3～11月都可能發生雷暴，5～9月多發，占全年的89%，其中7月份出現的最多。雷暴的日變化不很明顯，全天任何時候都出現過，午后發生雷暴次數多一些，其中尤以13時最多。天津地區的初雷暴日一般在4月份，也有發生在更早的記錄。終雷暴一般在10月份，最遲達11月份。
雙橋河車輛段及全線鋪軌工程（包括正線軌道、輔助線軌道、出入段線軌道和雙橋河車輛段場區軌道）位于天津市津南區雙橋河西側150m，天津大道東北側150m，場區范圍多為耕地，場地開闊。本工程施工水泥攪拌樁約32萬延米，鉆孔樁約42萬延米，工程量大，且主要集中在汛期施工，雷雨天氣頻繁，有可能發生雷擊和觸電事故。
根據《施工現場臨時用電安全技術規范》JGJ46-2005規范5.4防雷章節中規定：
1、施工現場內的起重機、井字架、龍門架等機械設備，以及鋼腳手架和正在施工的在建工程等的金屬結構，當在相鄰建筑物、構筑物等設施的防雷裝置接閃器的保護范圍以外時，應按表1規定裝防雷裝置。表1中地區年均雷暴日應按本規范附錄A執行。
2、當最高機械設備上避雷針(接閃器)的保護范圍能覆蓋其他設備，且又最后退出于現場，則其他設備可不設防雷裝置。
3、確定防雷裝置接閃器的保護范圍可采用本規范附錄B的滾球法。
表1 施工現場內機械設備及高架設施需安裝防雷裝置的規定
地區平均雷暴日 機械設備高度
≤15 ≥50
＞15，＜40 ≥32
≥40，＜90 ≥20
≥90及雷害特別嚴重地區 ≥12
根據現場施工實際情況：水泥攪拌樁機高度約為20米，鉆孔灌注樁樁機高度約為6.5米，灰架高度約14米，天津市地區年平均雷暴日為28.2天。根據上表可得本工程施工機械不需要安裝防雷裝置,采取必要的防雷避雷措施即可有效的預防雷暴產生的災害。
五、特殊情況下作業防雷安全分析
當雷暴來臨時，現場如遇特殊情況（鉆孔樁正在灌注混凝土）不能立即停止作業的，根據《施工現場臨時用電安全技術規范》JGJ46-2005中規定按滾球法確定接閃器的保護范圍。
鉆孔灌注樁灰架呈錐形，打混凝土的過程中導管埋在地下，架體與導管采用鋼絲繩連接，可以有效的將雷電導入大地，因此可以將其架體當成一套防雷裝置。鉆孔灌注樁樁機架體高度為 14米，按照滾球法，單支避雷針(按閃器)的保護范圍應按下列方法確定：

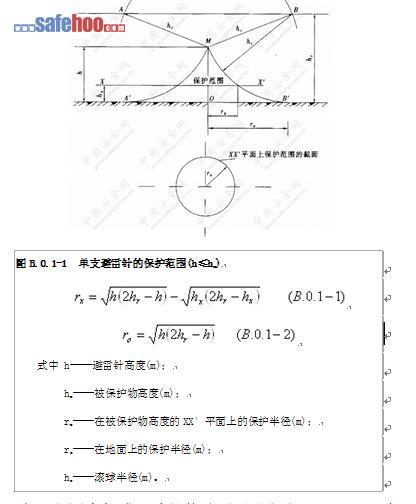

當避雷針高度小于或等于滾球半徑時(圖B.0.1-1)，避雷針在被保護物高度的XX′平面上的保護半徑和在地面上的保護半徑可按下列公式確定：

式中 h——避雷針高度；
　　 hx——被保護物高度；
　　 rx——在被保護物高度的XX′平面上的保護半徑；
　　 ro——在地面上的保護半徑；
　　 hr——滾球半徑。
　　在現行國家標準《建筑物防雷設計規范》GB50057中，對于第一、二、三類防雷建筑物的滾球半徑分別確定為30m、45m、60m。對一般施工現場，在年平均雷暴日大于15d/a的地區，高度在15m及以上的高聳建構筑物和高大建筑機械；或在年平均雷暴日小于或等于15d/a的地區，高度在20m及以上的高聳建構筑物和高大建筑機械，可參照第三類防雷建筑物。
根據上面的公式，h=14m，hr=60m，鉆孔樁施工過程中單個架體在地面上的保護范圍為：
ro= = =23.1m

灌注混凝土過程中，施工人員一般在架體20米范圍內，處于架體的保護范圍，沒有雷擊的危險。
六、安全保障措施
（一）安全教育培訓及檢查
1、對入場工人進行安全教育
對新入場的施工人員進行三級安全教育培訓，經考核合格后,方允許上崗作業。
2、利用班前安全教育、安全技術培訓、宣傳畫等形式開展防雷防觸電宣傳教育，對所有施工人員普及防雷防電安全知識。提高廣大員工的對雷電危害及安全防護意識，避免雷擊及觸電事故的發生。
3、開展觸電事故應急演練活動，提高對觸電事故的應急處置能力。
4、利用群安員、電工、安全員做好每日巡查，定期開展周檢查和用電專項檢查，特別是在天氣預報有雷雨天氣的情況下，及時排除安全隱患，降低事故發生的概率。
（二）預防措施
1、及時觀看天氣信息，在有雷雨預警的時候積極做好防雷雨準備。遇到雷暴時應立即切斷施工用電，停止現場所有一切施工作業（不能開鉆、不能吊裝等），并組織作業人員躲避到安全地點。
2、在施工現場的建筑物上裝設避雷網（帶）或避雷針，或由其混合組成接閃器，特別是現在的施工用房多為金屬活動板房，避雷裝置的設置更為重要。
3、電源引入的總配電箱處宜裝設過電壓保護器。
4、建筑物內的設備、管道等主要物件，應就近接至防止雷擊接地裝置或電氣設備的保護接地裝置上，可不另設接地裝置。
5、現場施工機械（塔吊）嚴格按照相關要求設置接地，并不少于1處。
6、雷陣雨過后，應立即對腳手架、纜風繩、地錨、臨時設施等進行檢查。
7、雷暴時，雷云直接對人體放電，雷電流流入地下產生的對地電壓以及二次放電都可能對人造成電擊，因此，應注意必要的人身安全要求。
8、雷暴時，應盡量離開地面隆起的地方，應盡量避開鐵絲網、鋼筋籠、金屬鐵絲晾衣繩和獨立豎立的建筑物，還應盡量離開沒有防雷保護的臨時小建筑物，還不能在樹下停留或躲雨。
8、雷暴時，在戶內還應注意雷電侵入波的危險，應離開照明線（包括動力線）、電話線、電視電源線、電視天線以及與其相連的各種導體，以防止這些線路和導體對人體的二次放電。
10、雷暴時人體應離開距線路、導體、墻角、墻壁1m以內的場合，防止對人體的二次放電傷害。
11、雷暴時還應注意關閉門窗防止球形雷進入室內造成危害。
12、雷暴時靠拉閘斷電對雷擊是起到了一定的作用，保護了設備，但是，還會對人體二次放電傷害。雷暴變化無常，錯綜復雜無規律性，平常要加強員工雷擊的知識學習，預防措施的落實，確保財產和人身安全萬無一失。
13、如在野外，應立即尋找蔽護所，以裝有避雷針的、鋼架的或鋼盤混凝土建筑物，作為避雷場所，具有完整金屬車廂的車輛也可以利用。
14、沒有掩蔽所時，千萬不要靠近空曠地帶或山頂上的孤樹，這里最易受到雷擊。盡量避開電線、旗桿的周圍和干草堆、帳篷等無避雷設備的高大物體附近，不要靠近鐵軌、長金屬欄桿和其他龐大的金屬物體，山頂、制高點等場所也不能停留。
15、雷電期間，不要攜帶金屬物體在露天行走；不要靠近避雷設備的任何部分。
16、如找不到合適的避雷場所時，應采用盡量降低重心和減少人體與地面的接觸面積，可蹲下，雙腳并攏，手放膝上，身向前屈，千萬不要躺在地上、壕溝或土坑里，如能披上雨衣，防雷效果就更好。在野外的人群，無論是運動的還是靜止的，都應拉開幾米的距離，不要擠在一起。
七、應急處置措施
1、施工現場一旦發生雷電襲擊事件，及時采取措施并向主管領導報告情況。
2、如果當個人感覺到身體有電荷時，如頭發豎起，或者皮膚有顯著顫動感時，要明白自己可能就要受到電擊，應立刻倒在地上，等雷電過后，呼叫別人救護。
3、處理雷電擊傷時，應注意有傷者無其他損傷。 如雷擊后自高空跌下，常并發顱腦外傷、血?dú)庑亍?nèi)臟破裂、四肢和骨盆骨折等。
4、若傷者神志清醒，呼吸心跳均自主，應讓傷者就地平臥，嚴密觀察，暫時不要站立或走動，防止繼發休克或心衰。
5、傷者喪失意識時要立即叫救護車,并嘗試喚醒傷者。呼吸停止，心搏存在者，就地平臥解松衣扣，通暢氣道，立即口對口人工呼吸。心搏停止，呼吸存在者，應立即作胸外心臟按壓。
6、發生呼吸、心跳停止的病人，病情都非常危重，這時應一面進行搶救，一面緊急聯系，就近送病人去醫院進一步治療；在轉送病人去醫院途中，搶救工作不能中斷。
7、若發現其心跳呼吸已經停止，應立即進行口對口人工呼吸和胸外心臟按摩等復蘇措施（少數已證實被電死者除外），積極進行現場搶救。千萬不可因急著運送去醫院而不作搶救，否則會貽誤病機而致病死亡。一般搶救時間不得少于60-90分鐘。直到使觸電者恢復呼吸、心跳，或確診已無生還希望時為止?，F(xiàn)場搶救最好能兩人分別施行口對口人工呼吸及胸外心臟按壓，以1：5的比例進行，即人工呼吸1次，心臟按壓5次。如現場搶救僅有1人，用15：2的比例進行胸外心臟按壓和人工呼吸，即先作胸外心臟按壓15次，再口對口人工呼吸2次，如此交替進行，搶救一定要堅持到底。
8、搶救過程中還要注意給病人保溫。若有狂躁不安、痙攣抽搐等精神神志癥狀時，還要為其作頭部冷敷。對電灼傷的局部，在急救條件下，只需保持干燥或包扎即可。
9、現場搶救中，不要隨意移動傷員，若確需移動時，搶救中斷時間不應超過30秒。移動傷員或?qū)⑵渌歪t(yī)院，除應使傷員平躺在擔架上并在背部墊以平硬闊木板外，應繼續搶救，心跳呼吸停止者要繼續人工呼吸和胸外心臟按壓，在醫院醫務人員未接替前救治不能中止。
